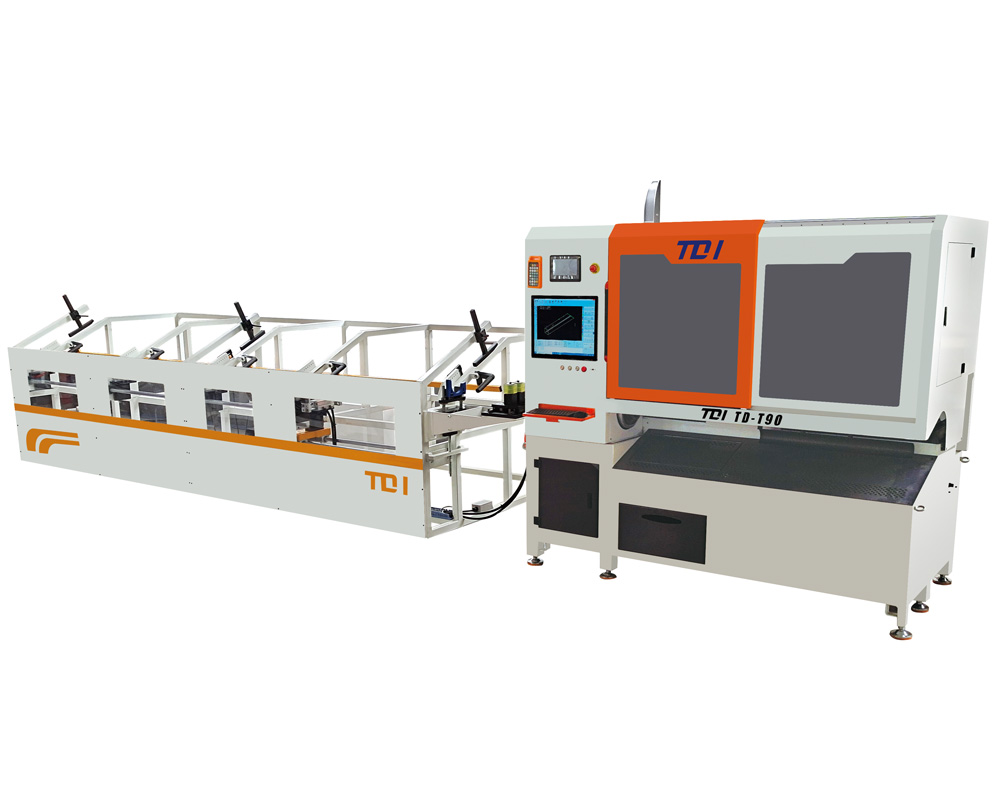

TD-T90型自动排料上料前拉料三维激光切管机




厂家直供
电话:159-5716-8181
E-mail: 707267850@qq.com

详情




机械特点 Machinery Features

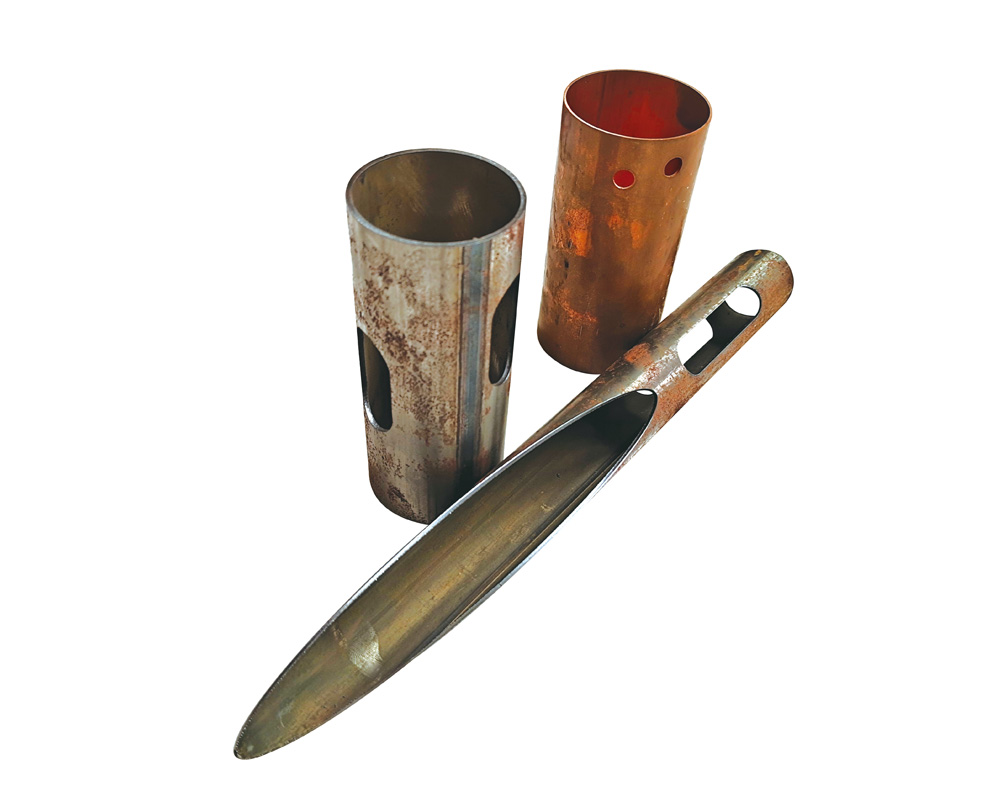

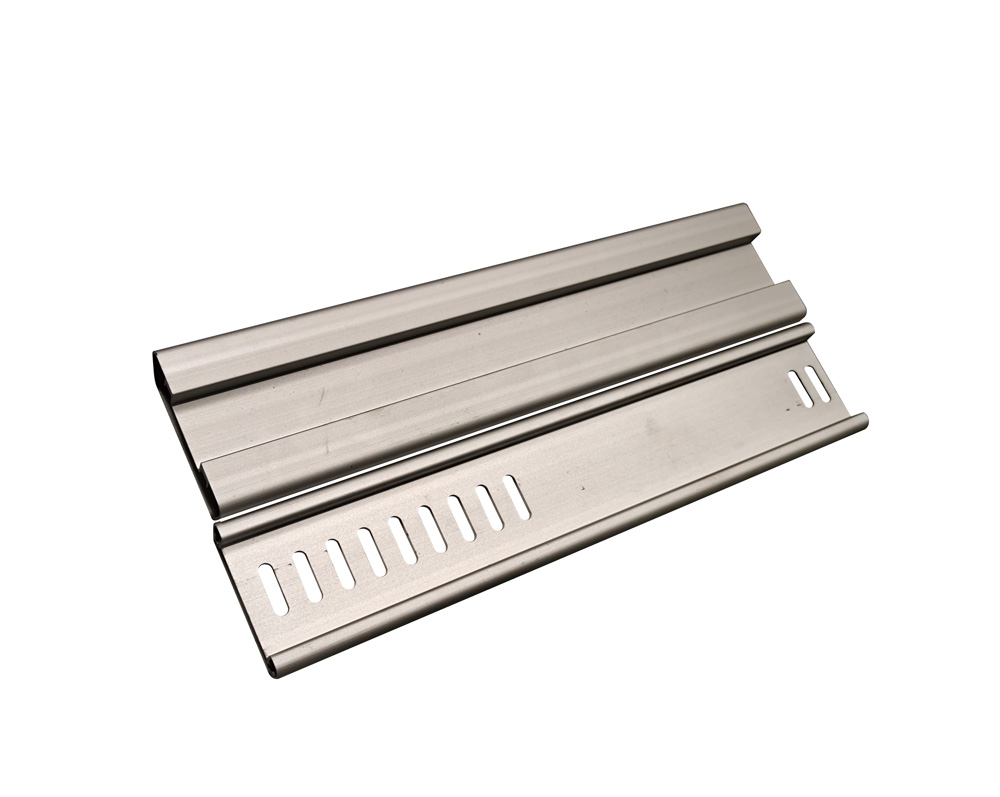

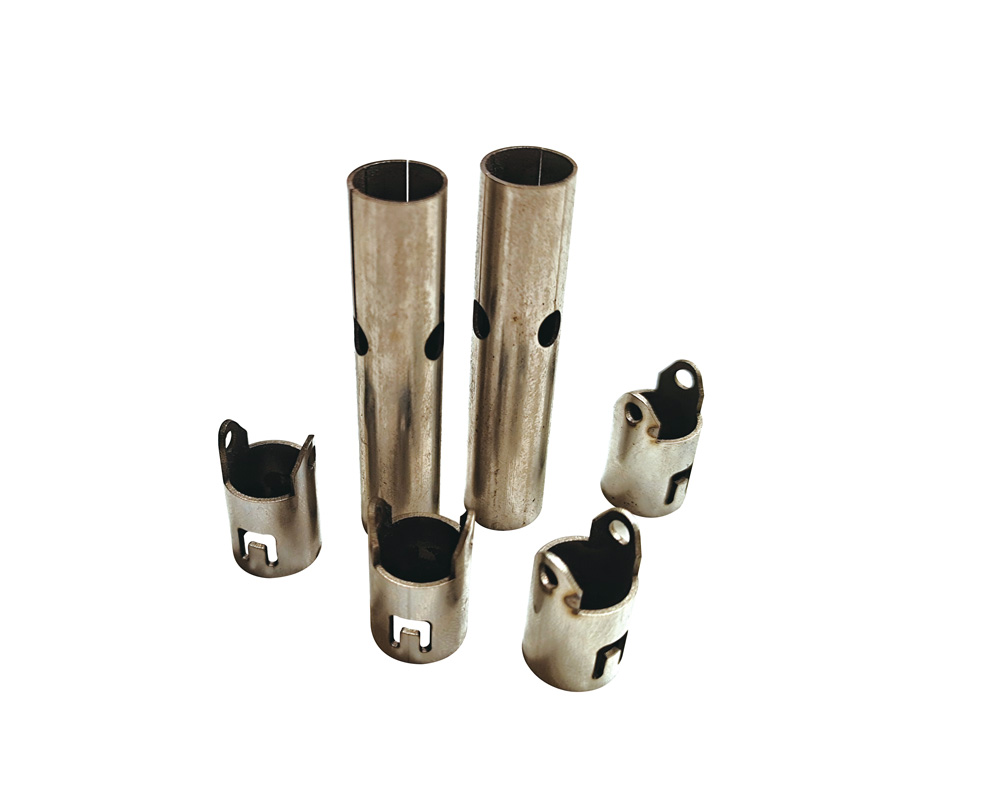

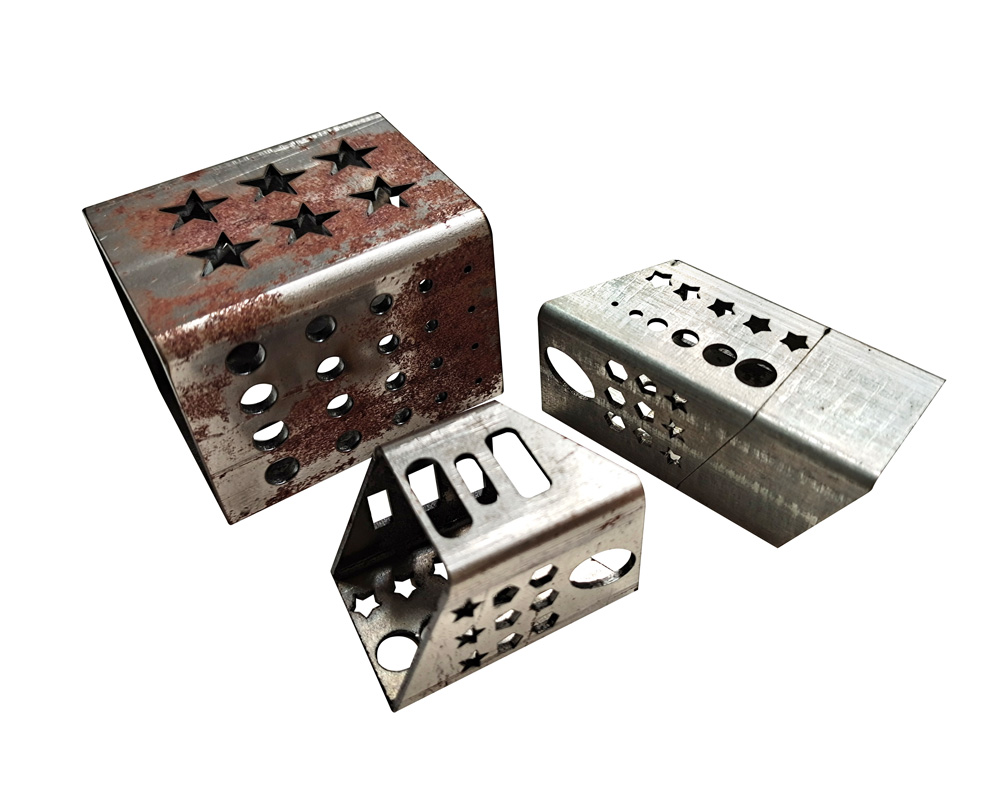

■ 本机对方管,圆管,椭圆管等管材的三维切割,结构稳定,管口无变形,无毛刺。切割范围广(10-80mm),切割尾料在50mm以内,1人可操作多台设备,效率是普通切管机的3-5倍,是大型三维机器的2-3倍,无需二次切管加工(节省切管工人),无需转运场地,节省空间,可直接出成品,所有切割工艺可在人机界面简单设定。
■ 飞切模式:飞一般的感觉,针对管材上进行批量打孔功能时,选用飞切模式,效率直接提升5倍。
■ 机台分为正反两个方向,能高程度匹配用户的工作场地,在有两台机器的情况下,机台可以平行摆放,大大缩短了操作人员不必要的空跑时间。

项目名称
参数
单位
最大切割管材长度
0-6400(2米以上需加长前接料)
mm
切割管材直径
16-80(工件外接圆)
mm
最小尾料
40(取决于工件长度和具体工艺状况,通常工件长度在≥300,或者圆管直径≥50,矩形管外接圆≥70时,在保证切割精度情况下,尾料长度控制在50左右)
mm
上料范围
适合管材规格:圆管、方管、矩形管等;上料尺寸:19mm≤外接圆直径≤80mm;5700mm≤L≤6200mm; 单根管材重量≤20kg;料库承重范围:≤1000kg。
选配料架
X、Y轴定位精度
土0.05/1000
mm
X、Y轴重复定位精度
土0.03/1000
mm
加速度
1.5G
m/s2
最大运行速度
100
m/min
卡盘最大转速
150
rpm
卡盘承载重量
80
kg
装机重量
2000
kg
主机外形(长宽高)
约8200x1200x1800
mm
激光功率
1500
w
控制系统
自主开发
整机功率
10.3
kw
供电要求
380v/50Hz
